[제품] 에스틱 전동툴(핸드툴) ESTIC Servo Handtool Control Unit 특징 및 소개

고정도, 고품질의 체결을 실현하는 에스틱 전동툴(핸드툴) 전용의 컨트롤 유니트 입니다. 체결에 필요한 파라메터나 모니터 기능이 탑재되어 있습니다. 또한 토오크, 각도, 시간, 토오크 레이트 판정 등으로 체결NG를 감지하여 체결 오류의 방지가 가능합니다.

---

기 능

​

- 에러 검지

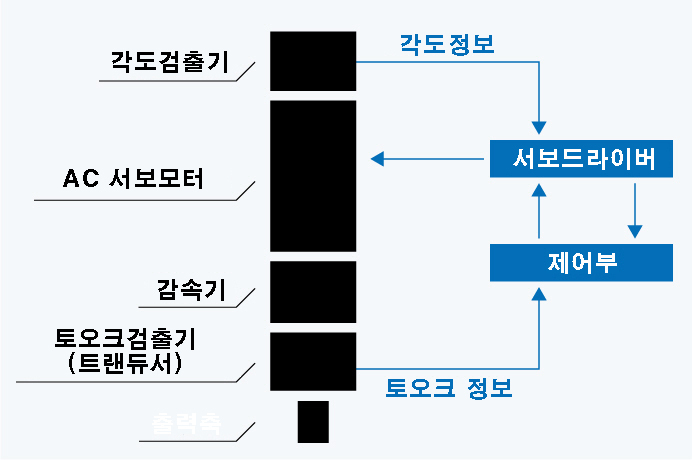

체결불량을 검출한는 메커니즘

토오크트랜듀서(토오크 검출기)와 AC 서보모터를 조합하는 것으로, 토오크나 각도 데이터를 읽어들이는 것으로 다양한 제어가 가능합니다. 회전속도, 각도, 체결 토오크를 설정하여 체결 동작이나 판정을 실행합니다.

체결동작중의 토오크와 각도의 변화를 모니터링하면서 리얼타임으로 판정하고, 편체결이나 볼트 불량등의 체결이상을 검출하는 것이 가능합니다.

​

- 1대의 컨트롤 유니트로 모든 툴에 대응

1대의 컨트롤 유니트로 150종류에 가까운 모든 툴 라인업에 대응 가능합니다. 복수의 툴을 현장에서 사용하는 경우, 컨트롤 유니트를 선택할 필요가 없이 1종류의 컨트롤러로 사용가능합니다.

(툴의 모델이 바뀌는 경우는 재설정이 필요합니다.)

​

- 메모리 기능으로 추적성에 기여

체결결과이력(약10만건), 토오크커브이력(60건), 시스템에러이력(50건)으로 체결에 관한 다양한 데이터가 저장되어 추적성에 기여합니다.

(해당 건수는 Handy2000 Touch 사용 시 기준)

---

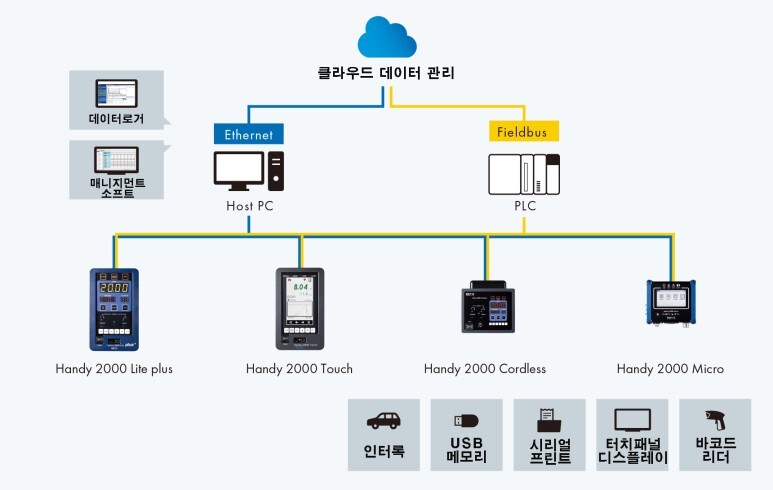

네트워크

​

다양한 네트워크 연결

Handy 2000 시리즈는 Open Protocol 등을 통하여, 상위 시스템과 간단하게 통신, 결합 가능한 플랫폼을 적용하고 있습니다. Handy 2000 시리즈를 중심으로 조립라인을 구성하는 것으로, 생산효율과 품질 상승,

데이터 통합관리를 실현 할 수 있습니다.

---

대응 컨트롤 유니트

​

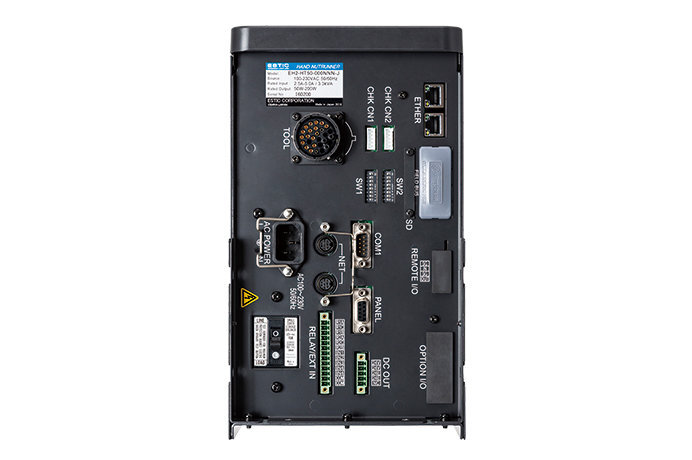

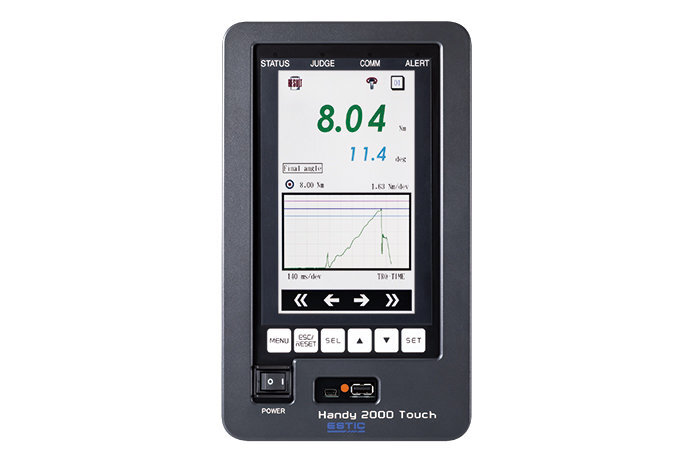

-Handy 2000 Touch













Handy2000 시리즈의 최상위 모델 입니다. Lite Plus의 성능은 그대로 유지하며, 직감적 조작이 가능한 터치패널을 탑재하여 설정치 입력이나 변경, 체결데이터 확인 등을 컨트롤 유니트에서 가능합니다.

​

사양

항목	내용
형식	EH2-HT50-000*** ※ 형식의 「*」은 모델을 구별하기 위한 고유의 영문자 입니다. 자세한 사양은 카달로그 및 홈페이지를 참고 바랍니다.
표시・조작	7인치 액정 터치 패널
체결방법	토오크법, 토오크법각도모니터, 각도법, 토오크or각도법, 토오크and각도법, 역전각도법, Yield법, Yield각도법, 검사토오크법
채널 수	99
JOB 수	99（30 STEP/JOB）
메모리기능	프로그램/시스템 파라메터, I/O 할당, 체결결과이력, 토오크커브이력, 시스템에러이력, USB메모리로 파라메터 및 체결결과 저장
체결결과이력	약 50,000건
토오크커브이력	60건（OK데이터：30건 / NG데이터：30건）
시스템에러이력	50건
RELAY출력	2점（1점1Common）
EXT IN	4점（무전압접점입력）
I/O	옵션
리모트 I/O	옵션
범용입출력전원	DC24V 최대1A
외부통신Port	COM1（RS-232C） Ethernet접속Port 10/100 BASE-T（RJ45）：2 Port PC-USB（Mini-B） USB（Type A） PANEL（RS-422） NET
Fieldbus （옵션）	DeviceNet, PROFIBUS, CC-Link, EtherNet/IP, PROFINET, EtherCAT, CC-Link IE, PROFINET High Speed, EtherNet/IP High Speed
외형 치수	W160 × H267.3 × D282 mm
중량	약 8.5 kg
입력전압	단상 AC100～230V±10% 50/60Hz

Handy 2000 Touch 의 경우 전환 가능한 4가지 메인 메뉴가 있습니다.

사용자의 편의에 맞게 메인화면을 선택하여 사용 가능합니다.

(OK/NG 판정, 선택 채널/JOB 표시, 토오크커브 모니터 및 체결 결과 상세 )





​

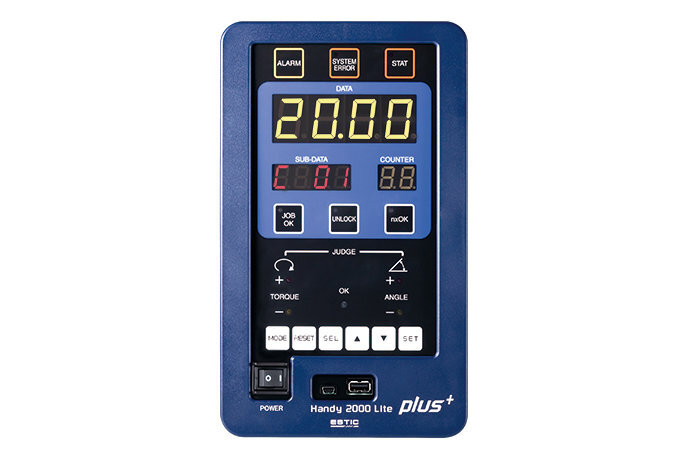

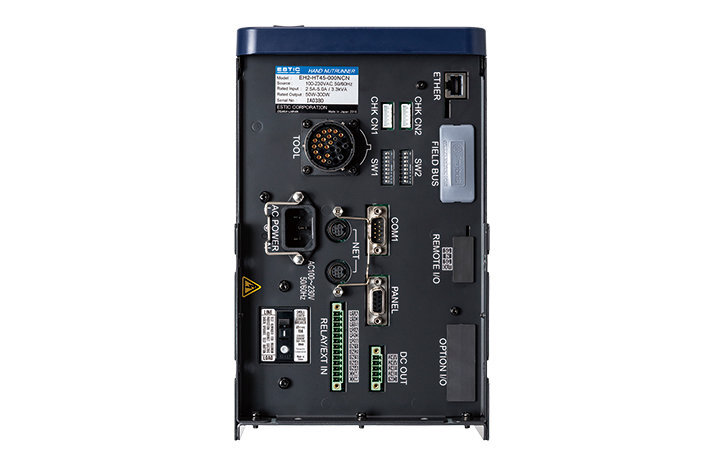

-Handy 2000 Lite Plus





Handy 2000 시리즈의 엔트리 모델 입니다. 표시 패널은 시인성이 높은 대형 7 세그먼트 LDE를 채용하여, OK 또는 NG를 녹색과 적색으로 알기 쉽게 표시합니다.

사양

항목	내용
형식	EH2-HT45-000*** ※ 형식의 「*」은 모델을 구별하기 위한 고유의 영문자 입니다. 자세한 사양은 카달로그 및 홈페이지를 참고 바랍니다.
표시・조작	7세그먼트 LED 표시기
체결방법	토오크법, 토오크법각도모니터, 각도법, 토오크or각도법, 토오크and각도법, 역전각도법, Yield법, Yield각도법, 검사토오크법
채널 수	99
JOB 수	99（30 STEP/JOB）
메모리기능	프로그램/시스템 파라메터, I/O 할당, 체결결과이력, 토오크커브이력, 시스템에러이력, USB메모리로 파라메터 및 체결결과 저장
체결결과이력	약 8,000건
토오크커브이력	30건（OK데이터：20건 / NG데이터：10건）
시스템에러이력	50건
RELAY출력	2점（1점 1Common）
EXT IN	4점（무전압접점입력）
I/O	옵션
리모트I/O	옵션
범용입출력전원	DC24V 최대1A
외부통신Port	COM1（RS-232C） Ethernet접속Port 10/100 BASE-T（RJ45）：1Port PC-USB（Mini-B） USB（Type A） PANEL（RS-422） NET
Fieldbus （옵션）	DeviceNet, PROFIBUS, CC-Link, EtherNet/IP, PROFINET, EtherCAT, CC-Link IE, PROFINET High Speed, EtherNet/IP High Speed
외형치수	W160 × H267.3 × D262 mm
중량	약 7.7 kg
입력전압	단상AC100～230V±10% 50/60Hz

​
